Тестирование СКС

Рассуждать о важности процедуры тестирования СКС нет смысла – само собой разумеется, что принимать в эксплуатацию крупную СКС без ее тестирования просто нельзя. Это единственный способ удостовериться в том, что смонтированная кабельная система соответствует всевозрастающим требованиям, предъявляемым сетевым оборудованием и протоколами связи.

Тестирование самый ответственный заключительный момент разворачивания СКС, так как требует соответствующих измерительных приборов и квалифицированного персонала, обученного работать с этими приборами.

Для определения состояния СКС, предупреждения повреждений и накопления статистических данных предназначен комплекс измерений параметров отдельных электрических компонент, а также смонтированных на их основе линий.

В процессе выполнения входного контроля проверяется качество изготовления и соответствие параметров отдельных компонент требованиям норм и стандартов.

Приёмо-сдаточные измерения проводятся приёмными комиссиями для проверки качества выполнения работ и соответствия параметров линий и трактов стандартам и другим нормативным документам. Эксплуатационные измерения выполняются техническим персоналом при текущей эксплуатации СКС. Их принято делить на профилактические, аварийные и контрольные.

Профилактические измерения выполняются с целью выявления и устранения возникающих в процессе эксплуатации отклонений параметров от установленных норм. При аварийных измерениях определяются характер и место повреждения кабельных линий. Главное, с высокой скоростью установить характер повреждения и точно указать его место. Тестирование выявляет в кабельной системе скрытые проблемы, которые в любой момент могут проявить себя.

Требования к процедурам тестирования СКС

При тестировании СКС должно использоваться оборудование и процедуры только соответствующие стандарту IEC 61935-1.

Вид тестирования, состав тестирующего оборудования, критерии тестирования и набор измеряемых характеристик должен быть оговорён в Техническом задании (ТЗ) на СКС.

Эффективные измерительные приборы для тестирования СКС в «полевых» условиях проводят многочисленные и разнообразные измерения, в том числе и косвенные, требующие от прибора достаточных вычислительных возможностей.

Для облегчения процесса настройки тестового прибора в его внутренней памяти хранится встроенная библиотека параметров основных типов кабелей. Пользователь имеет возможность пополнения библиотеки в случае работы с кабелями, которые не входят в исходный перечень прибора.

Виды тестирования СКС определённые ISO/IEC 11801:2002(E)

  • Приёмные испытания - СКС соответствует рекомендациям стандарта: по структуре, топологии и каналообразующим компонентам
  • Согласующее тестирование – система cодержит компоненты с неизвестными параметрами
  • Эталонное тестирование - тестирование в лабораторных условиях, cравнение результатов, проверка параметров, которые не могут быть получены в «полевых» условиях

Успешное проведение двух первых видов тестирования позволяют признать СКС готовой к дальнейшей эксплуатации Заказчиком, соответствующей стандарту, а значит заявленным в ТЗ параметрам. Последнее предназначено для лабораторных исследований с помощью лабораторного оборудования.

Стандарт определяет только требования к электрическим характеристикам тестирующих приборов и методов и их точности. Никаких требований к сервисным функциям, размерам, надёжности, стойкости к климатическим и механическим воздействиям стандартом не предусматривается.

Стандарт требует от владельца «полевого» тестера создания линии эталона (reference link). Регулярное тестирование прибором этой линии, получая одни и те же результаты в пределах допустимой величины погрешности, определённой в паспорте прибора, подтверждает пригодность прибора для проведения тестов.

Параметры электрических каналов и линий, измеряемых при тестировании СКС

Параметры, измеряемые при всех видах тестирования в соответствии со стандартом ISO/IEC 11801:2002(E), могут быть: информирующими, измеряются по согласованию с Заказчиком СКС; вычисляемыми, рассчитываются по нескольким измеренным параметрам; обязательные, должны измеряться при тестировании.

Перед проведением тестирования, в режиме «Авто-тест» необходимо выбрать международный стандарт ISO/IEC 11801:2002(Е), а затем набор параметров, подлежащих измерению.

Необходимо точно знать NVP (скорость распространения сигнала) того кабеля, на базе которого собрана линия и где предполагаются проводиться измерения. Для кабелей применяемых в СКС эта информация может быть нанесена на их внешнюю оболочку, указывается в %, например: NVP 69% или NVP 70%. Необходимо откалибровать тестер именно при выбранных критериях перед началом каждой процедуры тестирования на объекте.

Необходимо помнить о том, что шнуры и/или измерительные адаптеры прилагаемые к прибору изнашиваются в процессе эксплуатации, а следовательно, погрешности прибора возрастают (требование создания линии эталона).

Требования IEC 61935-1 к измерениям в «полевых» условиях параметрам

Измеряемые параметры систем Категории 5е и выше:

  • Правильность разводки проводников в парах по контактам модульного разъема (карта проводников – wire map)
  • Задержка, перекос задержек
  • Длина, потери ввода
  • NEXT (переходное затухание), PS NEXT (суммарное переходное затухание), ELFEXT (приведенное переходное затухание), PS ELFEXT (суммарное приведенное переходное затухание)
  • Возвратные потери
  • Сопротивление петли постоянного тока
  • Измерения проводятся, согласно стандарту, в конфигурациях «Стационарная линия» и/или «Канал».

    Под измерением схемы разводки подразумевается проверка правильности подключения проводов на обоих концах: нужно удостовериться, что нет коротких замыканий, обрывов, пересечения пар, их реверсирования и разделения.

    Конкретный набор параметров определяется видом тестирования и ТЗ на СКС, а сами параметры должны удовлетворять стандарту ISO/IEC 11801:2002(Е).

    Стандарт IEC 61935-1 отдельно не определяет требования к методикам измерений параметров ACR (разница между погонным и переходным затуханиями для данной частоты) и PS ACR. Эти параметры входят в число параметров, необходимых при «Согласующем тестировании«.

    Список тестируемых параметров одинаков для Категории 5е, 6 и 7. Различия проявляются лишь в продолжительности тестирования, так например, тестирование на Категорию 5е производится в диапазоне до 100 МГц, а на Категорию 6 - до 250 МГц.

    Тестеры СКС

    Практически все имеющиеся в продаже тестеры позволяют оценивать рабочие характеристики кабельных систем в соответствии с промышленными стандартами для категорий 5е и 6, и такой базовый набор измерений называется "автотестом". Следует учитывать, что тестеры, способные измерять параметры кабельных систем шестой категории, имеют уровень точности III (Level III). Эти тестеры испытывают абсолютное большинство новых СКС.

    Многие выпускаемые сегодня устройства позволяют измерять характеристики медных кабельных систем и производить тестирование волоконно-оптических систем с помощью подключаемых дополнительных модулей. Возможность использования одного тестера для испытания и оптических, и медных кабелей – это не только удобство при тестировании больших СКС, но и возможность сэкономить на измерительной технике.

    Практически все современные тестеры способны накапливать измеренные данные во внутренней памяти или платах памяти типа Compact Flash различной емкости, а затем передавать их на ПК для последующей обработки и выдачи на печать. Для подключения к ПК многие тестеры имеют современные USB интерфейсы, помимо стандартных последовательных интерфейсов типа RS 232.

    Во время общего теста (режим Autotest) в течение нескольких секунд , без вмешательства оператора, измеряется ряд необходимых для проверки параметров, далее результаты измерений сравниваются с требованиями стандарта или определённого сетевого протокола при его указании в явном виде перед началом тестирования, затем выдаётся отчёт с общим выводом по результатам тестирования в виде ДА/НЕТ (Pass/Fail).

    Отрицательный результат выдаётся при обнаружении хотя бы одного параметра, не соответствующего нормам. При этом на экран дисплея выводятся наименования параметров, значения которых выходят за рамки ограничений выбранного для тестирования стандарта.

    Тестеры позволяют замерить и какой-либо один параметр или же их ограниченный перечень, который предварительно должен быть в явном виде задан оператором.

    Тестеры СКС состоят из двух устройств, одно – базовый блок, другое – инжектор (injector). В процессе проведения измерений инжектор подключается к противоположному концу тестируемой линии (в зависимости от измеряемых параметров или излучает в кабель синусоидальный сигнал заданной частоты и известной амплитуды или обеспечивает согласованную нагрузку). Необходимость такого решения обусловлена тем, что большинство измерений и тестов (затухание, NEXT) требуют выполнения определённых операций на дальнем конце линии.

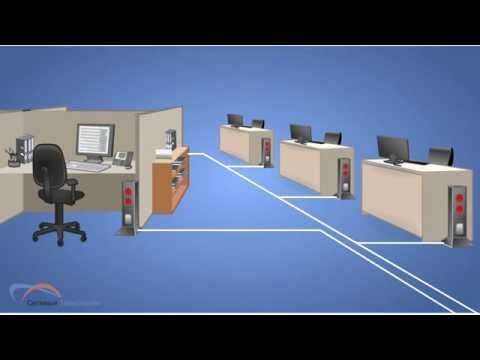

Видео по теме
