Системы кондиционирования помещений для АТС, ЦОД, Серверных и коммуникационных помещений

Для эффективного поддержания параметров микроклимата помещений АТС, ЦОД, Серверных и других коммуникационных помещений с высокой концентрацией оборудования применяются только специально предназначенные для этого системы прецизионного кондиционирования воздуха. Температурный режим для электронных систем, компьютерного и телекоммуникационного оборудования, систем бесперебойного электропитания, и другого оборудования в этих помещениях рекомендуется поддерживать на уровне +22 ±2°С, влажность 50 ±10%. К тому же в этих помещениях необходимо, чтобы системы кондиционирования работали постоянно, имели бы такой класс очистки воздуха и такое избыточное давление, которое бы позволяло исключить попадание пыли извне. Поэтому любые попытки использовать бытовые кондиционеры для обслуживания указанных помещений с этой точки зрения невозможны. Важным требованием к системе кондиционирования подобных помещений является повышенная надежность. Прецизионный кондиционер имеет ресурс в 6 раз больший, чем у любого бытового кондиционера. Прецизионные кондиционеры рассчитаны на работу круглосуточно и круглогодично, в сумме — 8760 часов в год. И так на протяжении до 10 лет. В то время как бытовой кондиционер рассчитан только на 15 процентную годовую нагрузку - 1200 часов в год. Если использовать бытовой кондиционер, так же как и прецизионный, то бытовой выработает свой ресурс (обычно восьмилетний) в течение одного года!

кондиционирование, вентиляция ЦОД, серверных

  Кондиционирование серверных комнат, IT-помещений, ЦОД должно предусматривать резервирование - 50% (два кондиционера работают, один в резерве) или 100%(сколько работает, столько и в резерве), в случае отказа основных кондиционеров, включаются резервные. Для того, чтобы выровнять ресурс, применяется попеременное включение кондиционеров. Для создания требуемого подпора воздуха в кондиционируемом помещении, при необходимости монтируется приточно-вытяжная механическая система вентиляции.

Технические решения по применению того или иного типа и схемы прецизионного кондиционирования должны также учитывать и геометрические параметры обслуживаемых помещений: площадь, объем, высота потолка, наличие окон; возможность установки выносного оборудования (чиллер, насосная группа, конденсаторный блок), климатические условия региона.

Возможности бытовых кондиционеров, хотя и работающих в широком диапазоне температур наружного воздуха, при жестких климатических условиях сильно ограничены. При высокой температуре наружного воздуха происходит потеря эффективности внешнего блока, и затем он при температуре +45°С прекращает работать. В Зимний период даже при использовании устройств «зимнего пуска» бытовые кондиционеры могут работать до - 30 градусов снаружи. Возможности же прецизионных кондиционеров гораздо выше. Они могут работать при температуре от - 60 до + 60°С . У бытовых сплит-систем во внутреннем блоке располагается только вентилятор и испаритель, а то, что шумит - компрессор - располагается во внешнем блоке и зимой это приводит к тому, что в компрессоре загустевает масло и во время запуска при низких температурах он выходит из строя. В конструкции же прецизионных кондиционеров, компрессорный агрегат расположен во внутреннем блоке, а не в наружном. А так как теплообменник и вентилятор расположен снаружи, то прецизионный кондиционер может работать при очень низких температурах воздуха практически в любом регионе.

Одним из самых важных параметров, определяющих окончательный выбор оборудования является уровень удельных тепловых нагрузок, создаваемый работающим оборудованием.

При малых удельных тепловых нагрузках до 5 кВт/м2 используется схема кондиционирования, подающая и распределяющая обработанный воздух по всему помещению.

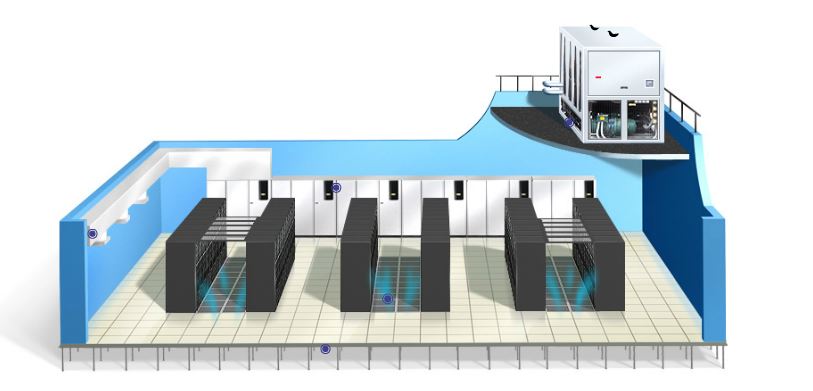

Широкое распространение получила система с нижней подачей воздуха через фальш-пол. Для надежности обеспечения непрерывности работы кондиционеры могут быть оснащены двумя независимыми контурами охлаждения и могут получать охлаждающую жидкость от двух независимых источников. В этом случае система прецизионного кондиционирования дорабатывается вторым контуром охлаждения, где хладоносителем является незамерзающая жидкость, либо забирается воздух с улицы и подмешивается к внутреннему воздуху и затем подается в рабочее помещение.

При средних удельных тепловых нагрузках до 10 кВт/м2 используется специальная расстановка стоек с оборудованием для организации «холодных» и «горячих» коридоров, обеспечивающих подачу холодного и отвода нагретого воздуха. При такой схеме отвод тепла происходит более точечно. Расположение блоков кондиционирования в значительной степени зависит от схемы расположения шкафов. При малых удельных тепловых нагрузках ряды шкафов зачастую располагались так, что передние панели оборудования были ориентированы в одну сторону и система кондиционирования, работающая по классической схеме, справлялась. При средних удельных тепловых нагрузках такая схема уже не работает. Стойки серверов располагаются так, что воздух проходит через них спереди, а выходит с задней стороны. Таким образом, горячий воздух из каждого ряда попадает в проход, где он смешивается с подаваемым охлажденным воздухом и поступает в стойки серверов следующего ряда. Такой воздушный поток уже не может качественно охладить стойку, и мы можем получить перегрев оборудования.

Решением этой проблемы является чередование «горячих» и «холодных» коридоров. Расстояния между рядами определяется специальным расчетом, и колеблются от 0,7 до 8 метров. При таком расположении стойки располагаются задними сторонами друг к другу. Нагретый воздух отводится через горячий коридор, что исключает смешивание воздушных потоков. Охлаждённый обработанный воздух попадает к лицевым сторонам стоек через холодный коридор, равномерно охлаждая оборудование. Техническое решение достигается путем установки дополнительно к основным кондиционерам кондиционеров доводчиков, монтируемых либо к потолку, либо к стойке.

Высокие удельные тепловые нагрузки более 10 кВт/м2 заставляют ещё больше оптимизировать технические решения, чтобы не допустить риска перегрева оборудования, размещенного в стойках. Здесь принципиальное отличие от кондиционирования помещений с меньшими нагрузками заключается в том, что охлаждают непосредственно серверы, а не помещение, т.е. происходит замкнутый цикл охлаждения в стойке. При этом достигается безопасное решение, решающее проблему перегрева оборудования. Конструкция системы прецизионного кондиционирования предусматривает полное резервирование, включает в себя защиту по электропитанию, пожарную сигнализацию и аварийную вентиляцию. Решение задачи по принципу замкнутого цикла особенно важно в тех случаях, когда необходимо обеспечить гарантированную бесперебойную работу оборудования, когда возможно установка новых стоек с самыми высокими тепловыми нагрузками. Система кондиционирования в данном случае является как бы встроенной в конструкцию стойки заполненной серверами. Устанавливаемый дополнительный модуль может обеспечивать полное резервирование охлаждения в стойках. Применяемая система микропроцессорного управления работой оборудования обеспечивает также периодическое включение и выключение основных и резервных модулей для равномерной выработки ресурса.

Качество системы управления во многом будет зависеть от заданного правильного уровня контроля параметров за работой всех инженерных коммуникаций, системами резервирования и обеспечения бесперебойного питания – в тех областях, где компания «Сетевые Технологии» имеет большой опыт разработки и внедрения современных инженерных систем.
